複雑な形状の加工も
ワンチャッキングで完結
段取り替えを削減し稼働率アップ
生産性・収益性を最大化
３軸加工機から移行しやすく
使いこなせる！
３軸機と同じ感覚で使える機能を充実
講習で操作が理解できる
業界最長レベル
３年間の安心保証！
他社の追従を許さない！長期の製品保証
高剛性だからこそ長寿命を維持
こんなお悩みはございませんか？
多面加工が必要なワークが多く
段取りに手間と労力が掛かる
省人化に取り組みたいが
多品種少量生産の現場で難しい
５軸機の導入に興味はあるが
使いこなせるか不安で踏み出せない
ニデックオーケーケーの５軸なら！
確かな本体剛性に裏付けられた高い切削能力により、5軸機でありながら高負荷切削や深穴加工を安定して実行します。
従来3軸機で行っていた加工を、そのまま5軸機へ集約！
段取り替え工数を削減、機械稼働率の向上とリードタイム短縮を通じて、生産性と収益性の最大化に貢献します。
一度芯出しを行えば変更がない3軸機に対し、5軸機ではワークが旋回・回転するので位置が変わります。
単品・小ロット加工が多いお客様なら、まずは３軸機と全く同じ感覚で使うための芯出し作業簡素化機能、「タッチセンサーT0ソフト」が便利！
CAMがなくても簡易的な対話入力で旋回・回転後のワーク座標を設定する「マルチフェイサーⅡ」や回転軸の旋回中心を簡単に自動計測する機能「A5system」など、
CAMの導入状況やオペレータ様のスキルに応じ、適切なオプション機能が選べます。
導入後すぐに成果を出せるよう、操作説明によるオペレータ様サポートはもちろん、ご要望に応じNCスクールも開催します。
導入時の不安を丁寧にお伺いし、現場が安定して稼働できる状態まで支援します。
今の３軸加工が、５軸機でどう変わるか
|
5軸制御マシニングセンタ VB-X650
株式会社中村精機 様
以前は立型マシニングセンタで何度も段取り替えをして何工程もかけて加工していたワークも、工程を集約していこうとする流れが、オペレータたちのあいだで強くなりました。
当社では、多方向から非常に多くの加工を必要とするワークもよく扱います。従来の立型マシニングセンタだけで対応していた頃、そのようなワーク加工の見積をする時点では、工程数があまりに多く、正確な見積が難しいものでした。5軸機導入によって、正確に見積が出せるようになったとも感じています。
VB-X650については、旋回・傾斜テーブルを動かした後の固定する力（ブレーキ力）を評価しました。当社が扱う材質は、たとえばSUS304など粘っこいものや、難削材を扱うこともあるので、剛性が必要です。
以前からVM53R、VM43RⅡといったOKKの立型マシニングセンタを使用しており、重切削ができる「強さ」には良い印象を持っていました。そして、重切削が得意な割には精度も良く出る。OKKの機械は、堅実なイメージです。これまで使ってきた実績も、VB-X650の評価につながりました。
5軸制御マシニングセンタ VC-X500
株式会社丹後製作所 様
ワンチャックで多面の加工ができるようにして、生産の効率化・無人化に繋げていきたいという思いから導入しました。まずは３軸機で流れている加工を5軸機に置き換えて、効率化ができればよいと考えていました。
３軸機で加工していた仕事の置き換えを順調に進め、稼働率を上げることができました。現場のオペレータからも「仕事のスピードがアップした」という声を聞いています。
実際に使ってみると、主軸の剛性が高くよく削れます。精度の面でも良好で、直角度など、ワークに求められる加工精度も出しやすいと評価しています。
操作面の手軽さも感じており、タッチセンサでのワーク計測・芯出しをガイダンスしてくれる「T0ソフト」や、テーブルの旋回軸・傾斜軸の旋回中心測定を自動で行う「A5 system」をよく使用しています。

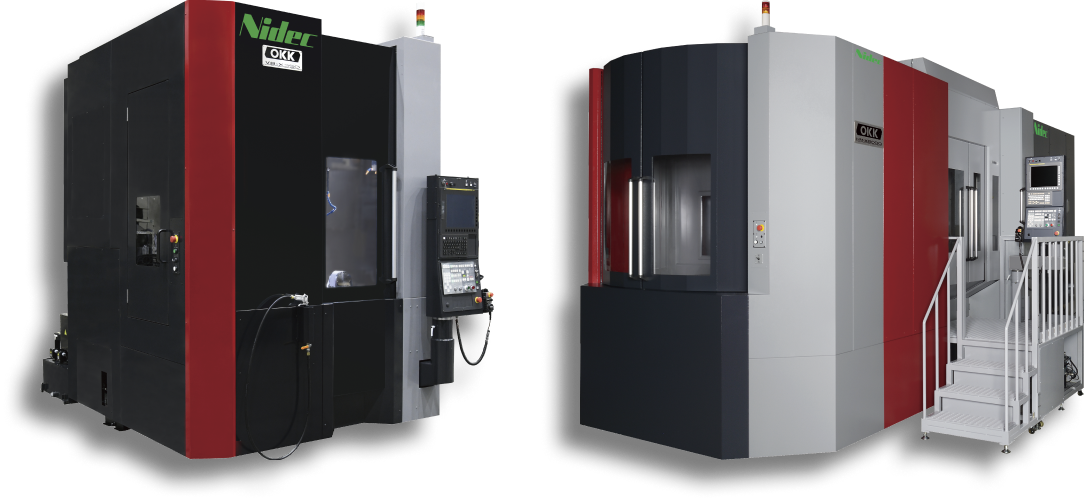

5軸制御立形マシニングセンタ VB-X350
パレット寸法φ350、最大積載重量200kg
高速加工性、省フロアスペース性、良好な作業性を実現した小型５軸
15分定格で26.0kWに達する高出力モータが、低速域からの力強いトルク（最大118N・m）を提供
VC-X350の後継機種として構造を一新し、回転軸を含む送り軸速度、環境熱変位耐性を向上させると共に、定評のある「省フロアスペース性」、「テーブルまでの接近性」については更に改良。お客様からのこれまで以上に高いニーズに応えることができます。
| 各軸移動量（X/Y/Z) | 500 / 480 / 460 mm |
|---|---|
| 各軸移動量（B/C) | -30 to 120 / 360 度 |
| パレット寸法 | φ350 |
| テーブル最大積載重量 | 200 kg（等分布荷重） |
| 早送り速度 | X・Y・Z：63 m/min B：60 min-1, C:100 min-1 |
| 主軸回転速度 | 100 ～ 12,000 min-1 |
| 主軸テーパ | 7/24テーパ No. 40（二面拘束タイプ） |
| 工具本数 | 40 本 |
5軸制御立形マシニングセンタ VB-X650
パレット寸法φ650、最大積載重量350kg
高速加工性、省フロアスペース性、良好な作業性を実現した小型５軸m
15分定格で26.0kWに達する高出力モータが、低速域からの力強いトルク（最大118N・m）を提供
VC-X650の後継機種として構造を一新し、回転軸を含む送り軸速度、環境熱変位耐性を向上させると共に、定評のある「省フロアスペース性」、「テーブルまでの接近性」については更に改良。お客様からのこれまで以上に高いニーズに応えることができます。
| 各軸移動量（X/Y/Z) | 850 / 610 / 510 mm |
|---|---|
| 各軸移動量（B/C) | -110 to 110 / 360 度 |
| パレット寸法 | φ650 × 520 mm (2面幅) |
| テーブル最大積載重量 | 350 kg（等分布荷重） |
| 早送り速度 | X・Y・Z：63 m/min-1 B：50 min-1, C:100 min-1 |
| 主軸回転速度 | 100 ～ 15,000 min-1 |
| 主軸テーパ | 7/24テーパ No. 40（二面拘束タイプ） |
| 工具本数 | 40 本 |
安心ポイント
業界最長レベルの、製品保証３年！
※日本国内納入の場合
他社の追従を許さない！機械仕様には表れない「本体剛性」が、過酷な使用においても長寿命を維持できる証です。
３年間の安心保証でお客様をサポートします。
